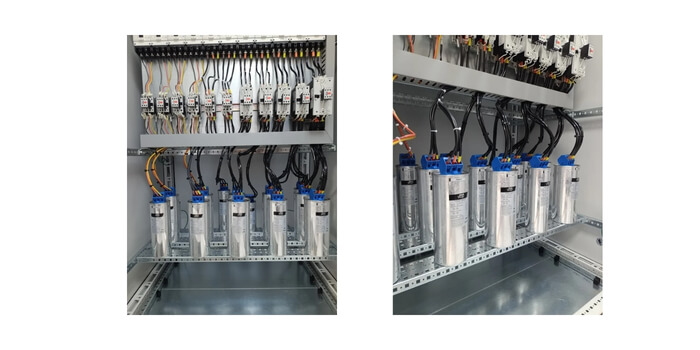

¿Qué es un banco de condensadores?

Un banco de condensadores es un conjunto de condensadores eléctricos conectados entre sí, diseñado para corregir el factor de potencia en una instalación eléctrica.

Su función principal es compensar la energía reactiva generada por cargas inductivas como motores, transformadores o balastos, mejorando así la eficiencia del sistema y reduciendo pérdidas energéticas.

Estos bancos pueden instalarse en baja, media o alta tensión, según las necesidades de la red. En el sector industrial colombiano, los bancos de condensadores en baja tensión son los más comunes por su eficiencia, facilidad de mantenimiento y costo-beneficio.

¿Para qué sirve un banco de condensadores?

El banco de condensadores tiene tres funciones esenciales:

• Compensación de energía reactiva: reduce el consumo de energía no útil en la red.
• Corrección del factor de potencia: ayuda a mantener el valor del cos φ dentro de los rangos exigidos por las normas RETIE e IEC.
• Optimización del suministro eléctrico: disminuye caídas de tensión y mejora el rendimiento de los equipos eléctricos.

Una correcta compensación evita penalizaciones por bajo factor de potencia y contribuye al ahorro energético, alargando la vida útil de motores y transformadores.

• Bancos fijos

  Los bancos de condensadores fijos se utilizan en instalaciones con cargas estables, donde el consumo de energía reactiva no varía significativamente. Están compuestos por condensadores conectados de forma permanente, ofreciendo una compensación constante. Son ideales para sistemas pequeños o de uso continuo, como alumbrado o ventilación industrial.

• Bancos automáticos

  Los bancos automáticos de condensadores incluyen un regulador de factor de potencia que conecta o desconecta etapas de condensadores según la demanda del sistema. Esta automatización permite mantener el factor de potencia en niveles óptimos y prolongar la vida útil de los componentes.Son la opción más eficiente para industrias con variaciones de carga durante el día.

• Bancos de condensadores en baja tensión

  Los bancos de condensadores en baja tensión operan normalmente entre 220 V y 480 V, siendo los más utilizados en tableros eléctricos industriales y comerciales.Se instalan cerca de las cargas o en el tablero general de distribución, optimizando la respuesta del sistema. VCP Electric ofrece configuraciones modulares adaptables para distintas potencias y condiciones ambientales.

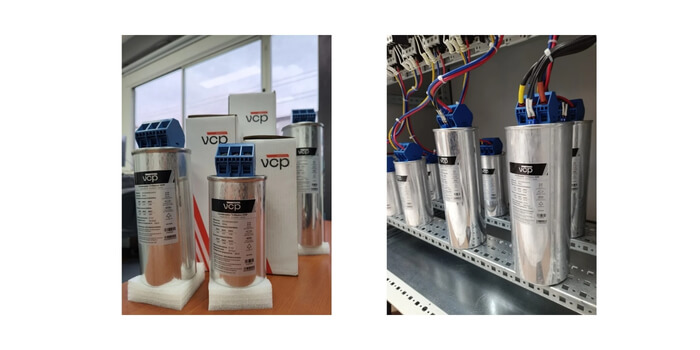

Los condensadores de VCP Electric están fabricados con tecnología dieléctrica de alta resistencia, carcasa metálica sellada y materiales auto-regenerativos, lo que asegura estabilidad y desempeño prolongado.

Los condensadores de VCP Electric están fabricados con tecnología dieléctrica de alta resistencia, carcasa metálica sellada y materiales auto-regenerativos, lo que asegura estabilidad y desempeño prolongado.

Cálculo de banco de condensadores

El cálculo de un banco de condensadores se realiza para determinar la potencia reactiva que debe compensarse en una instalación eléctrica y así mejorar el factor de potencia (PF). Para entenderlo de manera práctica, tomemos un ejemplo:

• Una planta industrial tiene una potencia activa de 200 kW y actualmente opera con un factor de potencia de 0.7. El objetivo es elevarlo hasta 0.94, valor recomendado por las normas técnicas y las empresas distribuidoras de energía.
• 0.657 × 200 = 131.4 kVAr

Esto significa que se requiere instalar un banco de condensadores de aproximadamente 130 kVAr para corregir el factor de potencia a niveles óptimos. En la práctica, esta capacidad puede dividirse en módulos o etapas automáticas, lo que permite ajustar la compensación según la demanda de carga y evitar sobrecorrección. Los bancos automáticos de VCP Electric integran reguladores que realizan este proceso de forma precisa y segura, asegurando un desempeño estable a largo plazo.

Factores a considerar al seleccionar un banco de condensadores

Antes de adquirir un banco, es esencial analizar varios factores técnicos y de aplicación:

Estos factores garantizan que el sistema opere con eficiencia y sin riesgo de sobrecarga o resonancia.

Beneficios del uso de bancos de condensadores

1. Ahorro económico: reduce las penalizaciones por bajo factor de potencia.
2. Eficiencia energética: mejora la utilización de la potencia activa.
3. Menor pérdida por calentamiento: disminuye la corriente total del sistema.
4. Mayor capacidad disponible del transformador.
5. Reducción de caídas de tensión y mejora del rendimiento general.

Banco de condensadores: precio y variables que lo determinan

El precio varía según:

• Capacidad (kvar): a mayor potencia, mayor costo.
• Tipo de control: fijos (más económicos) o automáticos (mayor inversión inicial, pero mejor retorno).
• Nivel de tensión: los equipos de baja tensión son más accesibles.
• Componentes adicionales: reguladores, reactancias y protecciones elevan el valor.
• Fabricante y certificaciones: marcas con garantía y cumplimiento RETIE ofrecen mayor confiabilidad.

Aplicaciones industriales y comerciales

Los bancos de condensadores se aplican ampliamente en:

• Plantas de manufactura: para compensar motores de inducción.
• Centros comerciales y hospitales: donde las cargas varían constantemente.
• Edificios corporativos y hoteles: para mantener la estabilidad del sistema.
• Sistemas de bombeo y climatización industrial: con alta demanda de energía reactiva.

Implementar bancos de condensadores en baja tensión mejora la eficiencia energética y asegura cumplimiento normativo en proyectos eléctricos de gran escala.

Dónde adquirir bancos de condensadores y asesoría técnica

VCP Electric ofrece una línea completa de bancos de condensadores en baja tensión, diseñados para aplicaciones industriales y comerciales.

Sus soluciones integran condensadores auto-regenerativos, reguladores digitales y sistemas de protección que cumplen con RETIE e IEC.

Encuentra los modelos y especificaciones técnicas en www.vcpelectric.com y solicita asesoría especializada para optimizar el factor de potencia de tus instalaciones.

Preguntas frecuentes (FAQ)

1. ¿Qué es un banco de condensadores en baja tensión?
   Es un conjunto de condensadores que corrige el factor de potencia en redes de 220 V a 480 V, común en sistemas industriales y comerciales.
2. ¿Cuáles son los tipos de bancos de condensadores más comunes?
   Fijos, automáticos y con filtros antiarmónicos, dependiendo de la variación de la carga y las condiciones de la red.
3. ¿Cómo se realiza el cálculo de banco de condensadores?
   Se determina la potencia reactiva necesaria con base en la fórmula Q = P (tanφ₁ – tanφ₂), considerando el factor de potencia actual y deseado.
4. ¿Qué factores influyen en el precio de un banco de condensadores?
   La capacidad en kvar, nivel de tensión, tipo de control y accesorios incluidos, además de la marca y certificaciones.
5. ¿Dónde puedo comprar bancos de condensadores?
   A través de VCP Electric, fabricante y proveedor de soluciones eléctricas confiables. Visita www.vcpelectric.com para más información.
