Switch PoE: funcionamiento, ventajas y cómo elegir el modelo ideal para redes IP comerciales e industriales

Introducción: La sinergia perfecta entre energía y datos

En la era de la Internet de las Cosas (IoT) y las redes IP omnipresentes, la eficiencia en la instalación y la gestión de la infraestructura se han convertido en imperativos. La tecnología Power over Ethernet (PoE), una solución ingeniosa y probada, representa la respuesta a esta necesidad, permitiendo que tanto la electricidad como los datos viajen simultáneamente a través de un único cable de red Ethernet estándar.

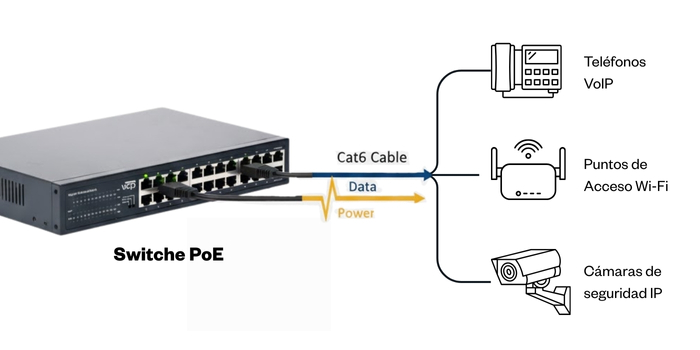

Un switch PoE no es solo un conmutador; es un dispositivo inteligente que actúa como la columna vertebral de la red, simplificando drásticamente el despliegue de dispositivos alimentados (PD, Powered Devices) como cámaras de seguridad IP, teléfonos VoIP y puntos de acceso Wi-Fi. Esta capacidad reduce costos, aumenta la flexibilidad de ubicación y mejora la confiabilidad del sistema. Para especificadores, ingenieros y técnicos instaladores, comprender a fondo el funcionamiento y la correcta selección de un switch PoE es crucial para diseñar redes robustas, escalables y pensadas para el futuro.

1. ¿Qué es un Switch PoE y cómo funciona la alimentación inteligente?

El principio de PoE se basa en la capacidad de inyectar corriente continua (DC) sobre los mismos pares de hilos de cobre utilizados para la transmisión de datos dentro de un cable Ethernet (Cat 5e o superior)

Funcionamiento y estándares clave

La clave del éxito de PoE reside en el proceso de “Handshaking” o “negociación”:

1. Detección y clasificación:

Al conectar un dispositivo PD, el switch PoE (equipo de suministro de energía o PSE) aplica un bajo voltaje seguro (típicamente entre 2.8V y 10V) para detectar si el dispositivo conectado es compatible con PoE.

2. Clasificación de potencia:

Una vez detectado, el PSE clasifica al PD para determinar la cantidad de energía que necesita. Esto es vital para la gestión eficiente del Power Budget total del switch.

3. Suministro de energía:

Una vez clasificado, el switch suministra el voltaje nominal de 48V DC, asegurando que solo se entregue la energía necesaria y previniendo daños en equipos no PoE.

Estándar IEEE	Nombre Común	Potencia Máxima en la Fuente (Switch)	Aplicaciones Típicas
802.3af	PoE	15.4 W	Teléfonos VoIP, Cámaras IP Fijas, Puntos de Acceso Sencillos
802.3at	PoE+	30.0 W	Cámaras PTZ, Puntos de Acceso Dual-Band, Pequeñas Pantallas Táctiles
802.3bt	PoE++ (Tipo 3)	60.0 W	Puntos de Acceso de Alto Rendimiento, Dispositivos IoT Industriales, Pequeños Thin Clients
802.3bt	PoE++ (Tipo 4)	90.0 W	Iluminación LED, Monitores Grandes, Sensores Avanzados

Ventajas fundamentales del PoE

Simplificación de la instalación y ahorro de costos:

Se elimina la necesidad de instalar tomas de corriente eléctrica cerca de cada dispositivo, reduciendo el costo de cableado eléctrico y el tiempo de instalación.

Flexibilidad de ubicación:

 Los dispositivos pueden ser colocados en lugares óptimos, como techos o paredes altas, sin depender de la proximidad a un enchufe.

Gestión centralizada de energía:

Al estar todos los dispositivos alimentados desde un punto central (el switch), la alimentación puede protegerse fácilmente con un Sistema de alimentación ininterrumpida (UPS). Esto proporciona un respaldo de energía eficiente para toda la red IP crítica.

Mayor seguridad:

La energía es inyectada solo a dispositivos compatibles y negociada inteligentemente, minimizando el riesgo eléctrico.

Aplicaciones estratégicas: Donde PoE marca la diferencia

La versatilidad de los switches PoE los convierte en la elección por defecto para tres pilares clave de la infraestructura moderna: seguridad, telecomunicaciones y conectividad inalámbrica.

A. Cámaras de Seguridad IP y CCTV

Esta es quizás la aplicación más masiva. Las cámaras IP requieren energía y conectividad de datos en puntos a menudo distantes y expuestos.

• Cámaras Fijas y Domo: Modelos 802.3af son suficientes.
• Cámaras PTZ (Pan-Tilt-Zoom): Requieren mucho más poder, especialmente al moverse o usar calentadores/ventiladores en exteriores, por lo que se exige PoE+ (802.3at) o superior.
• Ventaja Laumayer: La gestión inteligente de energía permite monitorear el consumo de cada cámara, facilitando la identificación proactiva de fallas o el uso excesivo de energía.

B. Telefonía VoIP (Voz sobre IP)

La alimentación de teléfonos VoIP mediante PoE permite un escritorio más limpio (un solo cable) y simplifica los movimientos de oficina.

• Reducción de cableado: Elimina el adaptador de corriente del teléfono y el cableado asociado.
• Respaldo unificado: En caso de un corte de energía, los teléfonos críticos se mantienen operativos gracias a la UPS central del switch, un requisito crucial en muchos entornos de emergencia.

C. Puntos de Acceso Wi-Fi (Access Points – APs)

Para lograr una cobertura Wi-Fi óptima, los APs deben instalarse en el techo o en puntos estratégicos, lejos de las tomas de corriente.

• Ubicación Ideal: PoE permite colocar los APs en su ubicación de mejor rendimiento, maximizando la cobertura y el ancho de banda.
• APs de Alto Rendimiento: Los modelos Wi-Fi 6 y posteriores, con sus radios de alta densidad, a menudo requieren PoE+ o PoE++ para operar a plena capacidad, una consideración vital al seleccionar el switch.

Guía de selección: Criterios clave y comparativa de puertos

La elección del switch PoE adecuado depende de tres factores principales: el entorno (comercial o industrial), el número de puertos y el presupuesto de potencia (Power Budget).

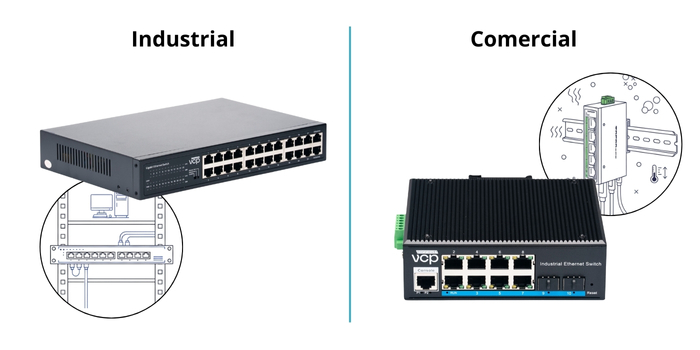

Entorno: Industrial vs. Comercial



Característica	Switch PoE Comercial	Switch PoE Industrial
Rango de Temperatura	0°C a 40°C (Estándar de Oficina)	-40°C a 85°C (Amplio Rango Operativo)
Montaje	Rack (EIA 19″) o Escritorio	Montaje en Riel DIN
Tolerancia	Baja a media (ambiente controlado)	Alta: Vibraciones, Choques, Polvo (IP30+), Descargas Eléctricas
Alimentación	Fuente de Poder AC (Interna o Externa)	Doble Entrada de Energía DC (para Redundancia)
Uplinks	Mayormente Cobre (RJ45), SFP para distancias cortas	Puertos SFP de Fibra Óptica (para inmunidad a EMI y largas distancias)

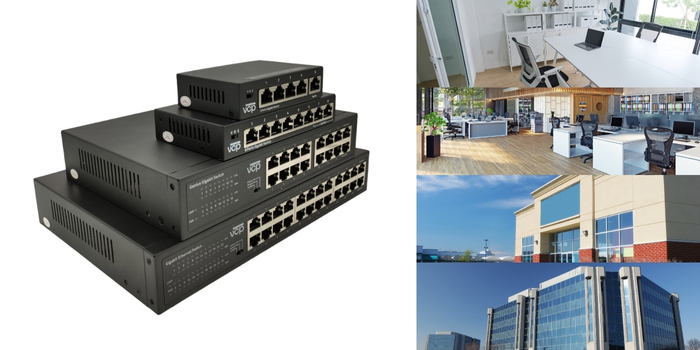

Comparativa de Puertos: 4, 8, 16 y 24 Puertos

El número de puertos es solo el punto de partida. Un error común es asumir que un switch puede alimentar un dispositivo PoE en cada puerto sin verificar el Power Budget.

Modelo de Switch	Aplicación Ideal	Power Budget Típico	Capacidad de Conmutación (Tasa de Transferencia)
4 Puertos PoE	Instalaciones muy pequeñas, Extensión de red puntual, Pequeñas cajas de distribución (Ej: 2 cámaras + 1 AP)	120W	10 Gbps
8 Puertos PoE	Pequeña Oficina (SOHO), Red de Seguridad de un piso, Concentrador de telefonía VoIP	120W	20 Gbps
16 Puertos PoE	Empresas Medianas, Edificios de Varios Pisos, Red Troncal de Cámaras/APs grandes	240W Y 300W	36 Gbps
24 Puertos PoE	Grandes Empresas, Edificios completos, Centros de Distribución que requieren alta densidad de dispositivos PD	400W	56 Gbps



El error del presupuesto:

Tip Profesional Laumayer: La capacidad real de un switch PoE no es el número de puertos, sino su Power Budget total. Un switch de 8 puertos con 120W solo puede alimentar  8 cámaras PoE (15.4W c/u) y 4 cámaras PoE (30W c/u). Es crucial sobredimensionar el Power Budget en un 20-30% para manejar picos de arranque, futuras expansiones o el uso de cámaras con tecnología Full Color y Wiz Color, las cuales utilizan leds de luz blanca en la noche, lo cual aumenta el consumo de potencia.

Criterios clave para elegir el equipo adecuado

1. Cálculo del consumo total:

Sumar el consumo máximo (en Watts) de todos los dispositivos PD a conectar (cámaras, APs, etc.).

2. Verificar el estándar:

Asegurarse de que el switch soporte el estándar PoE requerido por el dispositivo: PoE IEEE 802.3af (15.4W), PoE+ IEEE 802.3at, PoE++ IEEE 802.3bt (60W ó 90W).

3. Capacidad de conmutación (Tasa de Transferencia):

Debe ser suficiente para manejar el tráfico de datos sin cuellos de botella. Para los modelos de 24 puertos Gigabit, esta capacidad debe ser de al menos 48 Gbps (o idealmente 52-56 Gbps para incluir el uplink).

4. Funciones de gestión (Smart/Managed):

Para modelos de 8, 16 y 24 puertos y los industriales de 8 puertos, elija switches gestionables que permitan la configuración de VLANs, QoS (Calidad de Servicio) y la gestión remota del Power Budget.

5. Robustez (Para Industriales):

Priorice modelos con doble entrada de alimentación redundante y puertos de fibra óptica (SFP) para asegurar la continuidad operativa y la inmunidad a las interferencias electromagnéticas comunes en entornos de fabricación.

vcp: El socio experto en soluciones PoE

En vcp, comprendemos que un switch PoE es una inversión crítica en la infraestructura. Nuestro portafolio está diseñado para cumplir con los estándares de rendimiento más exigentes, tanto en el ambiente comercial de oficina como en los rigores de la automatización industrial.

Nuestros switches no solo garantizan el cumplimiento de los estándares IEEE, sino que también incorporan características de gestión inteligente que optimizan la vida útil y la fiabilidad de la red:

• Priorización de energía (PoE Priority): Permite al ingeniero designar qué puertos son esenciales (ej. la cámara de seguridad perimetral) para que sigan recibiendo energía en caso de que el Power Budget se acerque a su límite.
• Amplio rango de temperatura: Especialmente en la línea industrial, ofrecemos equipos que operan sin ventiladores ni fallas en condiciones extremas (desde -40 hasta 85°C), garantizando la continuidad en cualquier entorno.

La transición a redes completamente IP y la explosión del IoT hacen que la tecnología PoE sea indispensable. Elegir correctamente un switch POE —analizando el Power Budget, el estándar requerido y el entorno de operación— es la clave para una infraestructura segura, flexible y escalable.



Contáctanos: https://vcpecolighting.com/contacto/



PREGUNTAS FRECUENTES (FAQ)

1. ¿Qué dispositivos puedo conectar a un switch PoE?
   Cámaras IP, teléfonos VoIP, puntos de acceso WiFi, paneles LED, equipos IoT y sensores industriales compatibles con PoE.
2. ¿Cuál es la diferencia entre PoE, PoE+ y PoE++?
   PoE entrega 15.4W, PoE+ hasta 30W y PoE++ hasta 60–90W para dispositivos de mayor consumo.
3. ¿Un switch PoE puede quemar un dispositivo no PoE?
   No. Antes de entregar energía realiza detección y solo alimenta dispositivos compatibles.
4. ¿Cuántos dispositivos puedo alimentar simultáneamente?
   Depende del tamaño del Power Budget y el consumo total de los dispositivos conectados.
5. ¿Qué switch PoE debo elegir para cámaras PTZ?
   Modelos PoE+ o PoE++ con power budget amplio, especialmente para instalaciones de gran demanda.
