Tomas y clavijas industriales: guía técnica para instalaciones seguras en la industria ecuatoriana

Energía segura para la industria ecuatoriana

En los entornos industriales, la confiabilidad de las conexiones eléctricas es fundamental para garantizar continuidad operativa, eficiencia energética y seguridad.

Las tomas y clavijas industriales permiten conectar maquinaria, tableros y herramientas de forma segura, incluso bajo condiciones extremas de humedad, polvo o vibración.

En Ecuador, el crecimiento de los sectores de manufactura, construcción y agroindustria ha incrementado la necesidad de enchufes y tomacorrientes industriales certificados.

Por ello, VCP Electric ofrece una línea completa de soluciones robustas, seguras y diseñadas conforme a los estándares internacionales IEC 60309 y IEC 60529, asegurando compatibilidad y desempeño confiable en cada instalación.

Tipos de tomas y clavijas industriales VCP Electric

Los enchufes eléctricos industriales se clasifican según su corriente nominal, grado de protección, polarización y tipo de montaje. Cada modelo está diseñado para satisfacer requerimientos específicos de voltaje y entorno de instalación.

Tomas y clavijas de 16 A y 32 A

Son los modelos más comunes en talleres, plantas de manufactura liviana y sistemas de control.
Su tamaño compacto facilita la conexión de herramientas portátiles, luminarias industriales y equipos eléctricos medianos.

• Corriente nominal: 16 A / 32 A
• Tensión nominal: 110–220 V
• Frecuencia: 50/60 Hz
• Protección IP44 o IP67
• Material: termoplástico de alta resistencia

Tomas y clavijas de 63 A y 125 A

Ideales para instalaciones de gran potencia, maquinaria pesada y entornos exigentes como la minería, el sector petroquímico o los puertos industriales.
Ofrecen alta durabilidad mecánica, hermeticidad y resistencia a golpes e impactos.

• Corriente nominal: 63 A / 125 A
• Tensión nominal: 220–440 V
• Material: policarbonato reforzado y contactos de cobre niquelado
• Protección: IP67 (totalmente estanco)

Versiones IP44 e IP67

• IP44: protege contra salpicaduras de agua y partículas sólidas. Recomendado para áreas interiores o techadas.
• IP67: resistente a polvo y agua, ideal para exteriores, procesos con lavado o ambientes húmedos.

Estas configuraciones cubren desde aplicaciones livianas hasta operaciones críticas, garantizando continuidad y seguridad eléctrica.

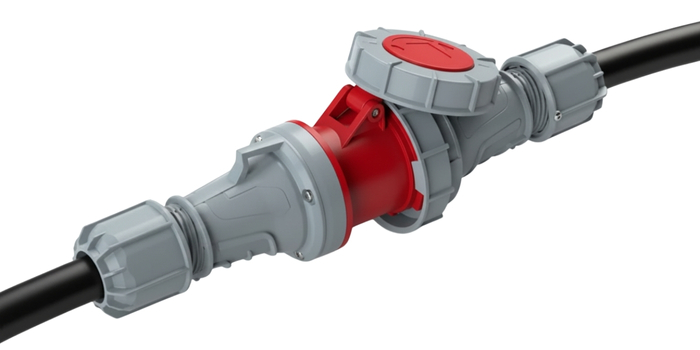

Componentes y características técnicas

Las tomas de corriente industriales constan de una clavija (enchufe macho) y una toma (hembra), diseñadas para proporcionar una conexión segura, mecánicamente estable y eléctricamente eficiente.

Características destacadas:

• Contactos de cobre niquelado: alta conductividad y mínima pérdida de energía.
• Cuerpo de poliamida o policarbonato: resistencia térmica, mecánica y a la corrosión.
• Sistema de cierre a rosca o bayoneta: evita desconexiones accidentales.

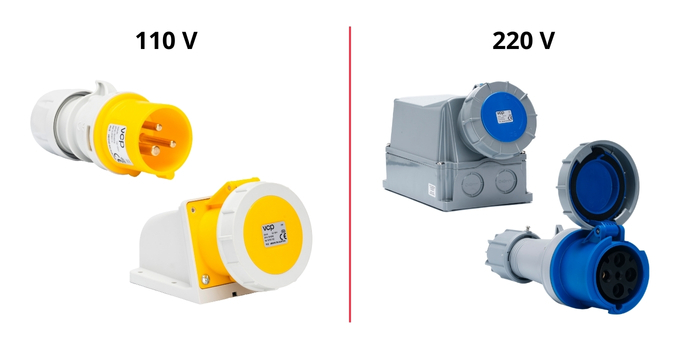

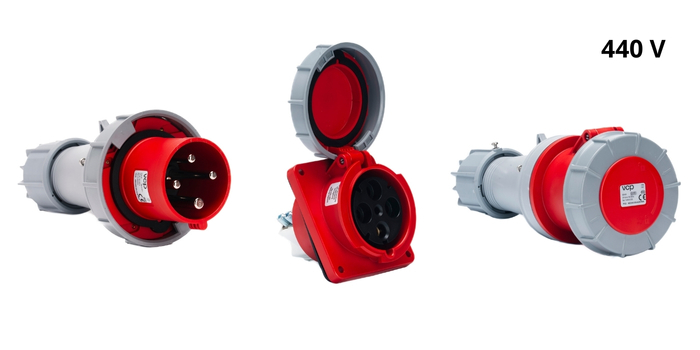

• Coloración estandarizada IEC: facilita la identificación de tensión (azul 230 V, rojo 400 V, amarillo 110 V).
• Configuraciones 2P+T, 3P+T, 3P+N+T: para conexiones monofásicas y trifásicas.

Estos materiales garantizan larga vida útil y operación estable, incluso en entornos donde los equipos trabajan de manera continua.

Ingeniería europea hecha para los desafíos ecuatorianos

El corazón de VCP se encuentra en su enfoque de ingeniería. Cada pieza está diseñada para operar en condiciones extremas, asegurando una vida útil prolongada incluso en ambientes severos.

Materiales de la carcasa: Poliamida 6 de alta resistencia

• Excelente comportamiento contra impactos y abrasión.
•  Estable térmicamente entre –25 °C y +80 °C (hasta 100 °C durante 1 hora).

•  Autoextinguible y libre de halógenos.

• Resistencia comprobada frente a agentes químicos, grasas y humedad.

• Resistencia ante golpes (IK).

Contactos de alto desempeño

Fabricados en aleación de cobre-zinc con baño de níquel, los contactos garantizan:

• Máxima conductividad eléctrica.
• Resistencia superior a la corrosión, incluso en zonas costeras.
• Mayor durabilidad ante inserciones frecuentes.

Cumplimiento regulatorio

Además de IEC 60309, los productos cumplen la directiva europea RoHS 2011/65/EU, lo que asegura materiales seguros y libres de sustancias restringidas. En otras palabras: VCP ofrece conectividad industrial de clase mundial adaptada al entorno ecuatoriano, alineada con las exigencias de seguridad y compatibilidad técnica.

Protección total: IP44, IP66, IP67 para cada necesidad

Uno de los puntos más relevantes al seleccionar un conector industrial es el grado de protección del envolvente. El “código IP” definido por IEC 60529 clasifica la resistencia a la intrusión de sólidos y agua (por ejemplo, polvo, chorros de agua o inmersión temporal). VCP ofrece alternativas IP44 para ambientes controlados, e IP66/IP67 para polvo, humedad constante, chorros de agua e inmersión temporal, esenciales en Ecuador por la humedad costera, la lluvia, el polvo de obra y la presencia de agentes químicos.

Diseño ergonómico y fácil instalación: productividad real

VCP integra una serie de soluciones que facilitan el trabajo del técnico, reducen tiempos y minimizan errores:

• Sistema de multirampa sin tornillos (modelos de 16 A y 32 A).
• Prensaestopa autoajustable, que evita quiebres y falsos contactos.
• Conectores accesibles y cautivos, imposibles de extraviar.
• Contactos con resorte CuBe en modelos 63 A y 125 A, garantizando inserción suave y máxima superficie de contacto.

Esto no solo mejora la seguridad, sino que optimiza tiempos de instalación y reduce costos de mantenimiento. La serie IEC 60309 contempla su uso por personal calificado y su instalación en interiores o exteriores, incluidos sitios de obra y agro/comercial, lo que encaja con prácticas de montaje acelerado y condiciones severas de campo.

Cómo elegir la toma o clavija industrial adecuada (guía práctica)

Seleccionar el conector correcto es sencillo si sigues estos pasos:

Identifica la corriente del equipo (A)

16 A, 32 A, 63 A o 125 A según la carga admitida por el fabricante (IEC 60309 define rangos).

Determina el voltaje

110 V, 220 V o 440 V, y define si es monofásico o trifásico (la serie IEC 60309 estandariza colores/“horas” por tensión/frecuencia).

Selecciona el número de polos

• 2P+T
• 3P+T
• 3P+N+T

(Conforme al sistema del equipo y a IEC 60309-2 para compatibilidad de acople).

Define el grado IP

• Ambientes secos o interiores → IP44
• Polvo, humedad, intemperie → IP67
(Clasificación según IEC 60529).

Verifica la “hora” del conector

Evita conexiones incorrectas según tensión/frecuencia mediante la posición horaria normalizada (IEC 60309-2).

Considera los factores ambientales

Golpes, químicos, salinidad, vibración: selecciona materiales/IK/IP acordes y uso por personal calificado (IEC 60309-1).

Revisa el diámetro del cable

El prensaestopa debe ajustar perfectamente y la conexión cumplir especificaciones del fabricante y norma aplicable.

Con estos pasos, puedes garantizar una instalación segura, eficiente y compatible con el marco normativo

Tabla de selección técnica

Configuración	Corriente	Voltaje	Polos	Protección	Aplicación
2P+T	16 / 32 A	110–220 V	3	IP44	Talleres, oficinas técnicas
3P+T	16–63 A	220–440 V	4	IP44 / IP67	Industria, construcción
3P+N+T	16–125 A	220–440 V	5	IP67	Equipos trifásicos avanzados

¿Dónde se utilizan las tomas y clavijas industriales VCP en Ecuador?

Las aplicaciones son amplias, y cada sector se beneficia del rendimiento superior y la resistencia de estas soluciones.

Camaroneras y plantas acuícolas

• Ambientes marinos altamente corrosivos.
• Humedad extrema.
• Equipos de bombeo y aireación trifásicos.

Plantas de producción en Quito, Ambato y Cuenca

• Motores trifásicos.
• Maquinaria de montaje o empaque.
• Herramientas de alto consumo.

Obras civiles en Guayaquil, Manta y Santo Domingo

• Polvo, vibración, manipulación ruda.
• Equipos portátiles y maquinaria temporal.

Agricultura (Los Ríos, Manabí, Imbabura)

• Equipos de riego.
• Bombas, ventilación y plantas de emergencia.

Errores comunes en Ecuador (y cómo evitarlos)

❌ Usar enchufes domésticos en maquinaria industrial.
✅ Solución: utilizar siempre conectores IEC 60309; los enchufes/tomas de uso doméstico están cubiertos por IEC 60884-1 y no son aptos para cargas y condiciones industriales.

❌ Subestimar la humedad costera.
✅ Mínimo IP67 para zonas marinas o acuícolas (IEC 60529).

❌ Seleccionar amperaje inferior al requerido.
✅ Revisar placa técnica del equipo y compatibilizar con rangos IEC 60309.

❌ No ajustar el prensaestopa.
✅ Esto genera calentamiento y falsos contactos; seguir instrucciones del fabricante conforme al marco IEC aplicable.

❌ Mezclar “horas” de conectores.
✅ Verificar compatibilidad IEC 60309-2 antes de conectar.

Estos errores son frecuentes en el mercado ecuatoriano, especialmente en obras temporales y mantenimiento rápido. Prevenirlos evita fallas, pérdidas económicas y riesgos humanos.

Beneficios comerciales: el respaldo de Laumayer Ecuador

Más que un distribuidor, Laumayer es un aliado técnico para cada proyecto industrial. El acompañamiento incluye:

• Stock inmediato con referencias completas.
• Asesoría técnica según aplicación y sector.
• Compatibilidad garantizada bajo IEC 60309/60529 y coordinación normativa

con NEC-SB-IE en proyectos de edificación.

• Soporte posventa y materiales originales con trazabilidad.

Esto garantiza que cada instalación con VCP sea una inversión segura, estable y preparada para el futuro.

Dónde adquirir tomas y clavijas industriales VCP Electric

VCP Electric ofrece en Ecuador una gama completa de enchufes eléctricos industriales, tomas y clavijas que cumplen con las más altas exigencias técnicas y de seguridad.
Cada producto cuenta con soporte especializado para garantizar una instalación segura y eficiente.

👉 Para más información o asesoría técnica personalizada, visita:
https://vcpecolighting.com/contacto/



Preguntas frecuentes (FAQ)

1. ¿Cuál es la diferencia entre IP44 e IP67?
   IP44 protege contra salpicaduras; IP67 es hermético al polvo y agua, recomendado para exteriores.
2. ¿Qué norma regula las tomas industriales?
   La IEC 60309 define el diseño, colores y compatibilidad de los conectores industriales.
3. ¿Cómo saber qué amperaje necesito?
   Depende de la potencia del equipo. Consulta la placa técnica del motor o herramienta.
4. ¿Puedo conectar una clavija de 32 A en una toma de 16 A?
   No, deben coincidir en corriente nominal y polarización para evitar daños.
5. ¿Requieren mantenimiento las tomas industriales?
   Solo limpieza y revisión de sellos y aprietes cada seis meses.
6. ¿Dónde comprar productos VCP Electric en Ecuador?
   A través de distribuidores autorizados o en www.vcpelectric.com
