Módulos SFP: Cómo elegir entre monomodo y multimodo sin equivocarte

Cuando se habla de módulos SFP, la correcta selección  representa uno de los puntos vitales en el diseño e implementación de infraestructura de telecomunicaciones y redes. Un error en la selección de los componentes ópticos no sólo genera incompatibilidad física o de enlace, sino que puede provocar la degradación del presupuesto de potencia óptica (Optical Power Budget), atenuación excesiva de la señal e interrupciones en el tráfico de datos de misión crítica.

El reto de seleccionar el transceptor adecuado en una infraestructura de fibra óptica

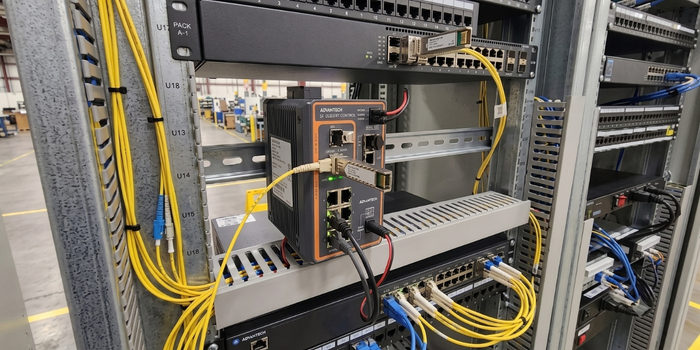

En proyectos de ingeniería eléctrica, automatización industrial y telecomunicaciones, la conexión mediante cableado estructurado de cobre de par trenzado, encuentra limitaciones físicas asociadas a la distancia máxima de transmisión, a la interferencia electromagnética (EMI) y velocidades de transmisión. Por esta razón los enlaces particularmente en los switches de  comunicaciones  exigen la utilización de interfaces de fibra óptica de alto rendimiento.

Sin embargo, los responsables de proyectos y especialistas de compras técnicas frecuentemente enfrentan el dilema de elegir entre tecnologías ópticas monomodo y multimodo. Confundir la compatibilidad de núcleos, las longitudes de onda de emisión láser o los tipos de conectores de fibra puede derivar en fallos mecánicos de acoplamiento, saturación del receptor óptico por exceso de potencia o, por el contrario, pérdida total del enlace debido a una atenuación no calculada. Tomar la decisión correcta desde la fase de especificación asegura la estabilidad operativa y maximiza el retorno de inversión en el proyecto.

¿Qué es un módulo sfp y cuál es su función en la red?

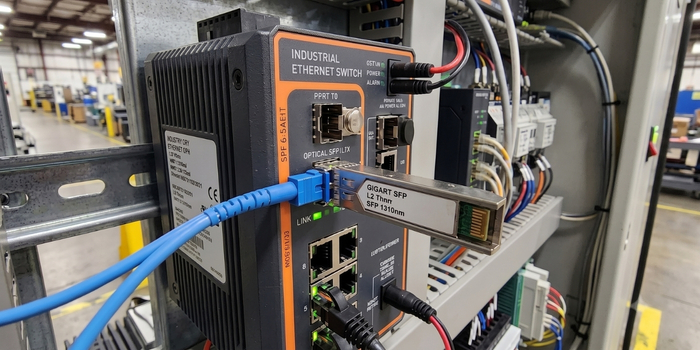

Un transceptor SFP (Small Form-factor Pluggable) es un dispositivo compacto de entrada/salida intercambiable en caliente (hot-swappable) utilizado en switches, enrutadores, firewalls y convertidores de medios. Su función principal consiste en convertir las señales eléctricas internas del equipo de red en impulsos ópticos modulados para su transmisión a través de cables de fibra óptica, y viceversa.

Definido bajo los estándares de la industria MSA (Multi-Source Agreement), el módulo estandarizado garantiza la interoperabilidad mecánica y eléctrica entre hardware de diferentes fabricantes. La arquitectura interna de un transceptor integra un transmisor óptico, un receptor óptico , un circuito integrado de procesamiento de señal y un microcontrolador para el monitoreo de diagnóstico digital.

Gracias al estándar MSA y a las capacidades de monitoreo en tiempo real DDMI (Digital Diagnostic Monitoring Interface), los técnicos de red pueden supervisar parámetros clave como la potencia de salida óptica (TX power), potencia de recepción (RX power), temperatura de operación, corriente de polarización del láser y voltaje de alimentación, facilitando las labores de mantenimiento preventivo y diagnóstico de fallas.

Clasificación técnica: Diferencias entre sfp monomodo (SM) y sfp multimodo (MM)

La diferencia fundamental entre los módulos de fibra óptica radica en las características físicas del hilo de fibra y en la fuente óptica que genera la luz. Esta distinción determina de forma directa el alcance en distancia, la tasa de transferencia de datos alcanzable y el costo global de la solución.

Transceptores sfp multimodo: Alta velocidad en distancias cortas

Un transceptor optimizado para sfp multimodo está diseñado para operar con fibras de núcleo ancho, típicamente de 50/125 µm (estándares OM2, OM3, OM4 y OM5) o de 62.5/125 µm (OM1). Debido a este diámetro relativamente grande, la luz viaja propagándose en múltiples modos o rayos con diferentes ángulos de reflexión interna.

Las características principales de esta tecnología comprenden:

• Longitud de onda típica: Opera principalmente a 850 nm utilizando emisores láser de cavidad vertical y emisión superficial (VCSEL).
• Distancia de cobertura: Orientado a distancias cortas y medianas. Alcanza hasta 300 metros a 10 Gbps sobre fibra OM3 y hasta 400 metros sobre fibra OM4.
• Limitante física: Presenta dispersión modal (Modal Dispersion), un fenómeno donde los múltiples modos de luz se ensanchan a lo largo de la distancia, limitando el ancho de banda efectivo a mayores extensiones.
• Costo de implementación: Los componentes semiconductores de los transmisores de 850 nm son económicamente más accesibles, lo que reduce el costo total en proyectos de cableado interno.

Transceptores sfp monomodo: Máximo alcance y baja atenuación

Por otro lado, un transceptor enfocado en sfp monomodo opera sobre fibras de núcleo más delgado, con un diámetro estándar de 9/125 µm (OS1 y OS2). En este tipo de núcleo, la luz se propaga en un único modo directo, eliminando la dispersión modal.

Las especificaciones relevantes de los transceptores monomodo incluyen:

• Longitudes de onda operativas: Utiliza emisores láser que trabajan principalmente  a 1310nm (estándar LR – Long Reach) y 1550 nm (estándar ER/ZR – Extended/Zero Dispersion Reach).
• Alcance geográfico: Diseñado para distancias desde 10 km hasta 40 km, 80 km o más de 100 km sin necesidad de repetidores o amplificadores ópticos intermedios.
• Baja atenuación: La fibra monomodo OS2 presenta valores de atenuación mínimos, cercanos a 0.35 dB/km a 1310 nm y 0.22 dB/km a 1550 nm, garantizando una señal altamente limpia.
• Color de codificación estándar: Por norma visual internacional, las pestañas o marcadores de extracción de los transceptores monomodo son de color azul (1310 nm) o amarillo (1550 nm), mientras que en multimodo son negros o turquesas.

Parámetros técnicos indispensables antes de elegir un transceiver sfp 10Gb

Con la migración masiva de redes empresariales hacia anchos de banda de 10 Gigabits por segundo, el despliegue del estándar SFP+ (versión mejorada de 10 Gbps) se ha vuelto el requisito predominante. Al especificar un transceiver sfp 10Gb, es imprescindible evaluar los siguientes factores técnicos para evitar incompatibilidades en la capa física:

Compatibilidad de codificación de firmware y puertos de red

A pesar de la existencia de la norma MSA, diversos fabricantes de equipamiento activo (switches y routers) implementan bloqueos de software que rechazan transceptores que no posean la firma de código EEPROM específica de su marca. Por ello, al adquirir componentes para su integración, se debe verificar que la memoria EEPROM del transceptor contenga el código de compatibilidad adecuado para la marca del switch de destino, o bien optar por transceptores multimarca programables de alta calidad.

Matriz comparativa entre tecnologías de fibra óptica monomodo y multimodo

Para resumir las variables técnicas de decisión, la siguiente tabla detalla las diferencias operativas clave entre ambas alternativas de transmisión:

Criterios prácticos para seleccionar el modulo sfp según el proyecto

Con el fin de determinar la opción idónea en un proyecto de ingeniería de red o instalación eléctrica, se recomienda seguir un flujo metódico de decisión basado en cuatro preguntas clave:

¿Cuál es la distancia física real del canal óptico?

• Si la distancia entre los equipos de comunicación es inferior a 300 metros y el edificio ya cuenta con un tendido de fibra OM3 u OM4 instalado, la opción más económica e industrialmente estándar es el uso de transceptores multimodo. Si la distancia supera los 550 metros o conecta diferentes sedes industriales, la fibra monomodo es la única alternativa viable.

¿Qué tipo de cableado óptico se encuentra desplegado?

• Nunca intente conectar un transceptor monomodo a una fibra multimodo o viceversa. El desajuste de núcleos provocará pérdidas por desalineación física que pueden superar los 10 a 12 dB.

¿Cuál es la tasa de datos requerida a futuro?

• Si el proyecto prevé escalar la velocidad de la red a 25G, 40G o 100G en los próximos años, se debe considerar que la fibra monomodo ofrece una escalabilidad ilimitada en ancho de banda. Las redes preparadas con fibra OS2 permiten reemplazar los módulos en los extremos sin necesidad de reinstalar el cableado subterráneo o aéreo.

¿Qué conector óptico utiliza la bandeja de distribución?

• La mayoría de los transceptores SFP utilizan interfaz Dúplex LC. Asegúrese de verificar si el pulido del conector es UPC (Ultra Physical Contact, azul) o APC (Angled Physical Contact, verde). Conectar un latiguillo APC directamente en un módulo SFP con puerto UPC causará daños mecánicos en la cara terminal del transceptor.

Claves para asegurar una elección sin errores en tus soluciones de conectividad

Elegir el transceptor óptico adecuado requiere conciliar las limitantes físicas del canal de comunicación con los requerimientos operativos de la red. Una correcta especificación técnica previene costos imprevistos por repuestos incompatibles, evita reprocesos en campo por caídas de enlace y garantiza una transmisión continua y confiable.

Al analizar la topología de red, verificar las distancias exactas del tendido, seleccionar la longitud de onda acorde y validar la compatibilidad de firma de software con sus switches, su proyecto mantendrá altos estándares de rendimiento óptico y eficiencia energética.

En VCP contamos con un portafolio especializado de infraestructura y componentes ópticos diseñados para ofrecer máxima confiabilidad en proyectos industriales y corporativos. Consulta nuestro catálogo de productos y solicita soporte técnico con nuestros especialistas a través de nuestra sección oficial de módulos SFP en VCP

Preguntas frecuentes

¿Qué sucede si conecto un módulo SFP monomodo con un cable de fibra multimodo?

Al conectar un módulo monomodo a un cable multimodo se produce una desadaptación del diámetro de núcleo (9 µm a 50 µm). Esto genera una elevada dispersión de la luz y pérdidas por acoplamiento que provocarán errores de bits (BER elevado) o la caída definitiva del enlace óptico.

¿Cuál es la distancia máxima que puede alcanzar un transceiver SFP 10G?

El alcance depende de la versión utilizada. Un módulo SFP+ 10G SR (Short Reach) multimodo alcanza hasta 300 metros sobre OM3. En contraparte, los módulos SFP+ 10G LR (10 km), ER (40 km) y ZR (80 km) monomodo permiten cubrir enlaces interurbanos de gran extensión.

¿Los transceptores SFP y SFP+ son compatibles entre sí?

Mecánicamente tienen las mismas dimensiones físicas, pero operan a diferentes velocidades. Un puerto SFP estándar (1 Gbps) no aceptará un transceptor SFP+ (10 Gbps). Sin embargo, muchos switches con puertos SFP+ de 10G son capaces de auto-negociar y aceptar módulos SFP de 1 Gbps.

¿Qué función cumple la tecnología DDMI en los módulos de fibra?

La interfaz DDMI (Digital Diagnostic Monitoring Interface) permite monitorear en tiempo real parámetros del transceptor como la potencia óptica de transmisión y recepción, voltaje, temperatura y corriente del láser, facilitando la detección temprana de fallas en la red.
