En entornos industriales y comerciales, la continuidad operativa depende en gran medida del correcto funcionamiento de los motores eléctricos. Sin embargo, estos equipos están constantemente expuestos a condiciones que pueden comprometer su integridad: sobrecargas, fallas de fase, cortocircuitos o arranques inadecuados.
Aquí es donde entra en juego un dispositivo fundamental: el guardamotor.
En este artículo profundizaremos en qué es un guardamotor, para qué sirve, su funcionamiento, tipos, normativa aplicable y criterios técnicos de selección, además de incluir recomendaciones prácticas basadas en experiencia real en campo. Al final, entenderás por qué elegir correctamente este dispositivo no solo protege tu motor, sino que optimiza costos operativos y confiabilidad del sistema.
Un guardamotor es un dispositivo electromecánico diseñado específicamente para la protección de motores eléctricos, combinando en un solo equipo funciones de:
A diferencia de un interruptor termomagnético convencional, el guardamotor está calibrado para adaptarse al comportamiento eléctrico de los motores, especialmente durante el arranque.
El guardamotor cumple tres funciones clave: protección térmica, protección magnética y control del encendido y apagado del motor. En resumen: es la primera línea de defensa del motor.
El funcionamiento de un guardamotor se basa en dos principios principales:
Internamente posee un bimetal que se deforma con el calor generado por la corriente. Si la corriente supera el valor ajustado, el sistema se dispara. Importante: esta protección es inversa al tiempo (a mayor sobrecorriente, menor tiempo de disparo).
Actúa mediante una bobina electromagnética que responde de forma inmediata ante cortocircuitos.
Un aspecto poco mencionado pero crítico en el funcionamiento de un guardamotor es su curva de disparo, que define cómo responde ante diferentes niveles de corriente.
Esto permite que el guardamotor tolere los picos de corriente propios del arranque del motor sin dispararse innecesariamente.En motores eléctricos, la corriente de arranque puede ser entre 5 y 8 veces la corriente nominal, por lo que este comportamiento es fundamental para evitar disparos falsos.

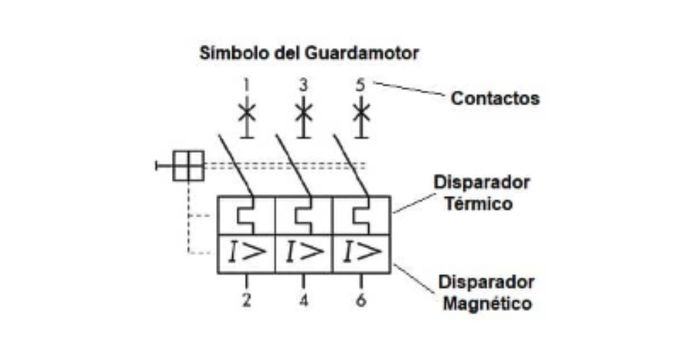

En diagramas eléctricos, el guardamotor suele representarse como:
También puede incluir anotaciones de protección térmica y magnética según la norma utilizada.
Existen diferentes tipos según su aplicación:
Operado mediante palanca. Ideal para aplicaciones simples.
Permite integrar contactos auxiliares y señalización.
Usado en sistemas de arranque automático, integrado en tableros de control.

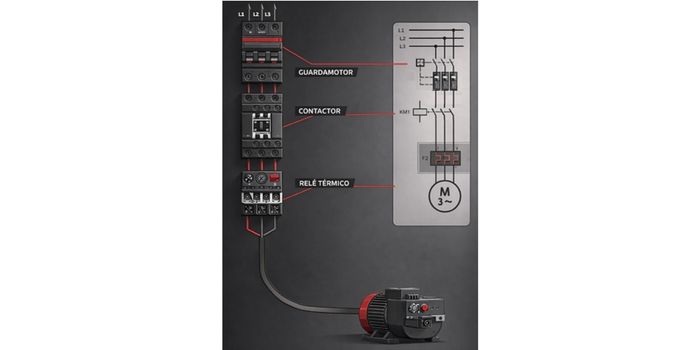

Para una aplicación monofásica típica, el guardamotor se conecta de la siguiente manera:
Se utiliza un contactor con el objetivo de controlar automáticamente el encendido del motor. En aplicaciones trifásicas (las más comunes), el guardamotor protege las tres fases simultáneamente.
Uno de los parámetros más importantes en la selección de un guardamotor es la categoría de utilización, definida por normativa IEC.
Las más comunes son:
Para arranque y parada de motores jaula de ardilla. Es la más utilizada en aplicaciones industriales
Para arranques frecuentes, frenado e inversión de giro. Aplicaciones más exigentes
Seleccionar un guardamotor implica identificar la corriente nominal del motor, elegir el rango adecuado y ajustar correctamente el valor de operación. Este es uno de los puntos más críticos porque un mal dimensionamiento puede provocar:
| Potencia del motor | Voltaje | Corriente nominal aproximada (A) | Rango recomendado del guardamotor (A) | Tamaño típico |
|---|---|---|---|---|
| 0.5 HP | 220V | 2 – 3 A | 1.6 – 2.5 A / 2.5 – 4 A | Pequeño |
| 1 HP | 220V | 4 – 5 A | 4 – 6.3 A | Pequeño |
| 2 HP | 220V | 7 – 8 A | 6 – 10 A | Pequeño |
| 3 HP | 220V | 9 – 12 A | 9 – 14 A | Medio |
| 5 HP | 220V | 14 – 18 A | 13 – 18 A / 17 – 23 A | Medio |
| 7.5 HP | 220V | 20 – 25 A | 20 – 25 A | Medio |
| 10 HP | 220V | 28 – 32 A | 25 – 40 A | Grande |
| 15 HP | 220V | 40 – 45 A | 40 – 63 A | Grande |
| 20 HP | 220V | 50 – 60 A | 50 – 80 A | Grande |
Esta tabla es clave para seleccionar correctamente según la corriente del motor.
El uso de guardamotores se rige principalmente por normas IEC:
Interruptores automáticos.
Estas normas definen:
Los guardamotores se utilizan ampliamente en:
Los guardamotores VCP, especialmente la serie HVG-AP, ofrecen un balance óptimo entre costo-beneficio, confiabilidad y facilidad de instalación. Su diseño cumple con normativa IEC, cuenta con un portafolio amplio para diferentes rangos de corriente y permite la integración de accesorios auxiliares, lo que los convierte en una solución versátil para múltiples aplicaciones en el sector eléctrico. Además, su montaje en riel DIN facilita la instalación y puesta en marcha en tableros de control.
Más allá del producto, una correcta selección de guardamotor es clave para garantizar la protección del motor, optimizar la operación y reducir costos a largo plazo. En este contexto, los guardamotores VCP se posicionan como una solución confiable que contribuye a minimizar paradas no planificadas, reducir el mantenimiento y prolongar la vida útil de los equipos, aportando valor real a ingenieros, técnicos y responsables de mantenimiento.
