En el diseño de instalaciones eléctricas industriales, la integridad de la conexión es, a menudo, el eslabón más crítico de la cadena de distribución. Una selección errónea de una toma o clavija no solo compromete la continuidad del servicio, sino que representa un riesgo latente de arcos eléctricos, incendios y accidentes laborales.
En esta guía técnica, analizaremos paso a paso cómo seleccionar la solución de VCP Electric adecuada, garantizando seguridad, normatividad y durabilidad.

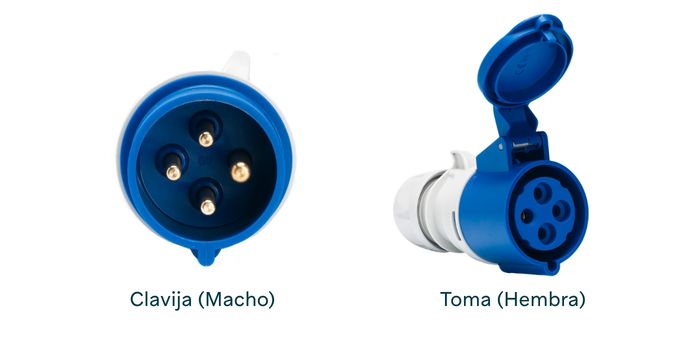

En la jerga técnica de campo, es común referirse a estos elementos por su género, pero para una especificación profesional en planos y memorias técnicas, debemos utilizar la terminología correcta:
Es el dispositivo móvil que cuenta con los pines de contacto. Su función es conectarse a la fuente de energía.
Es el dispositivo que recibe los pines. Puede ser una toma de corriente (fija en pared o panel) o un conector (móvil, para extensiones aéreas).
La seguridad del estándar IEC radica en que la parte “viva” (la que suministra energía) siempre debe ser la toma (hembra), protegiendo los contactos mediante una tapa para evitar el contacto accidental con los dedos.
Para especificar correctamente una solución de VCP Electric, se deben evaluar cuatro aspectos fundamentales:
Las tomas industriales se categorizan en rangos definidos para evitar sobrecargas. Los valores más comunes son:
La selección de la corriente dependerá del dimensionamiento de conductores y protecciones del circuito ramal, con el fin de que el conductor tenga la capacidad de evacuar el calor generado y que una caída de tensión no supere los límites permitidos por la norma (habitualmente el 3% en circuitos ramales según la NTC 2050 / NEC).

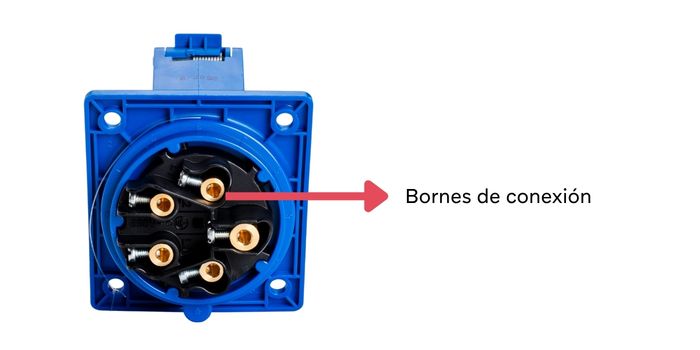

Las tomas y clavijas industriales VCP Electric fabricadas en Austria están diseñadas con bornes sobredimensionados para facilitar la conexión. En la siguiente tabla se relacionan los calibres de cable aptos y sugeridos por corriente según la sección transversal del terminal de las tomas y clavijas VCP:
| Corriente Nominal (A) | Sección transversal del terminal | Calibre AWG sugerido | |
|---|---|---|---|
| Cable flexible (mm²) | Cable sólido (mm²) | ||
| 16A | 1 – 2,5 | 1 – 4 | Flexible: 18 – 14 AWG Sólido: 18 – 12 AWG |
| 32A | 2,5 – 6 | 2,5 – 10 | Flexible: 14 – 10 AWG Sólido: 14 – 8 AWG |
| 63A | 6 – 16 | 6 – 25 | Flexible: 10 – 6 AWG Sólido: 10 – 4 AWG |
| 125A | 16 – 50 | 16 – 70 | Flexible: 6 – 1 AWG Sólido: 6 – 2/0 AWG |
Una de las mayores ventajas visuales del estándar IEC es la identificación por colores, lo que reduce el error humano en el mantenimiento:
Es vital identificar si el sistema requiere o no conductor de neutro:

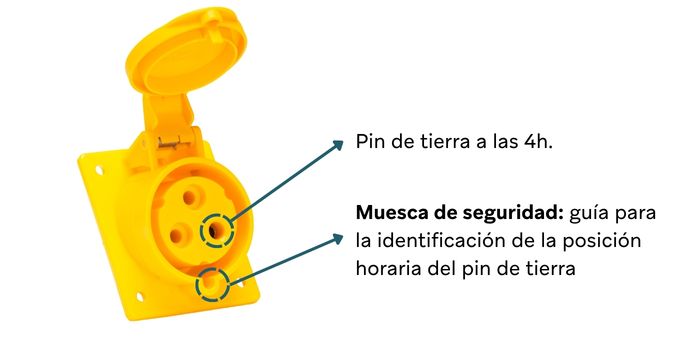

Este aspecto técnico a veces ignorado es el más importante para la seguridad. El pin de tierra tiene un diámetro mayor que los demás pines y está ubicado en una posición específica respecto a una muesca de seguridad (guía).
En la siguiente tabla, se indica la posición del pin de tierra más común:
| Color – Tensión de operación | Configuración de polos y tierra | Posición del pin de tierra |
|---|---|---|
| Amarillo: 100 – 130 V | 2P+T, 3P+T, 3P+N+T | 4 horas |
| Azul: 200 – 250 V | 2P+T | 6 horas |
| 3P+T, 3P+N+T | 9 horas | |
| Rojo: 380 – 415 V | 2P+T | 9 horas |
| 3P+T, 3P+N+T | 6 horas | |
| Negro: 480 – 500 V | 2P+T, 3P+T, 3P+N+T | 7 horas |
Existen posiciones especiales (ej. 3h, 5h, 11h) para aplicaciones de alta frecuencia o voltajes específicos, lo que garantiza que nunca se pueda insertar una clavija en una toma con voltajes diferentes. Este es el caso de las tomas y clavijas industriales para contenedores refrigerados para los que el pin de tierra debe estar a las 3 horas.

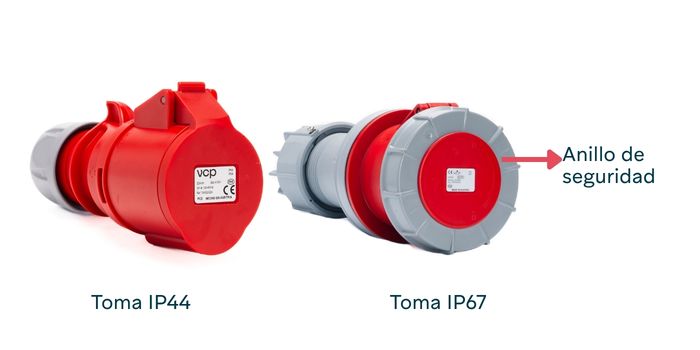

La durabilidad de una instalación depende directamente del Grado de Protección IP que tenga el producto, si es el adecuado según las condiciones del ambiente donde será instalado, en aspectos de polvo y la posibilidad de ingreso de agua.
Ideal para talleres protegidos, interiores de fábricas y zonas donde el riesgo es el polvo grueso o salpicaduras accidentales de agua. Las tomas IP44 de VCP Electric cuentan con tapas de cierre por resorte que mantienen la estanqueidad cuando no están en uso.
Indispensable en industrias de alimentos (donde hay lavado a presión y exposición a partículas diminutas de polvo), minería, construcción a la intemperie y puertos. Estas tomas cuentan con un
anillo de bloqueo roscado que asegura una conexión hermética, impidiendo la entrada de agua incluso bajo inmersión temporal.

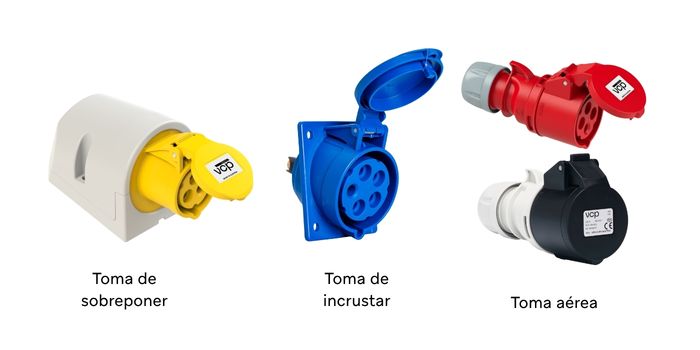

La ergonomía y la ubicación del equipo final determinan la forma física de la toma:
Ideal para instalaciones vistas en paredes o columnas industriales. Su caja de derivación integrada facilita la llegada de tubería conduit.
Diseñada para ser integrada en frentes de tableros eléctricos o maquinaria. Ahorra espacio y mantiene la estética del tablero.
Utilizada para extensiones o conexiones móviles.
Históricamente, en nuestra región hemos convivido con el estándar NEMA (National Electrical Manufacturers Association). Sin embargo, para aplicaciones industriales de alta exigencia, el estándar IEC 60309-1/2 se ha consolidado como referencia global por varias razones técnicas:
A diferencia de NEMA, donde las configuraciones son sumamente variadas y a veces locales, el estándar IEC garantiza que una clavija de 16A 3P+T 230V sea compatible en cualquier parte del mundo si cumple la norma.
Los dispositivos IEC están diseñados para entornos hostiles, con materiales autoextinguibles y alta resistencia al impacto (IK).
El diseño circular y la disposición de los pines impiden la conexión accidental entre dispositivos de diferentes voltajes o frecuencias.
En VCP Electric, nuestras soluciones son fabricadas bajo estos rigurosos estándares en Austria, lo que asegura una precisión dimensional que minimiza la resistencia de contacto y el calentamiento.
Con más de 20 años de trayectoria en el mercado colombiano, VCP Electric es un aliado de ingeniería para sus proyectos. Nuestras tomas y clavijas son fabricadas en Austria, utilizando polímeros de alta resistencia térmica y mecánica.
Aleaciones de cobre que reducen las pérdidas por calor.
Bornes diseñados para un torque seguro y acceso rápido.
Materiales probados contra aceites, grasas y agentes de limpieza industriales.
Soporte directo de ingenieros especialistas para la selección de referencias.
En Laumayer contamos con un equipo de especialistas listos para asesorarte en la especificación de tomas y clavijas industriales que cumplan con RETIE e IEC.
