Switch PoE: guía técnica para elegir, dimensionar y desplegar redes eficientes

El problema de cablear datos y energía por separado

En proyectos de seguridad electrónica, redes empresariales o infraestructuras industriales, uno de los mayores dolores de cabeza es llevar tanto datos como alimentación eléctrica a cada dispositivo. Cámaras IP en techo, access points en zonas sin toma eléctrica cercana o teléfonos VoIP repartidos en planta implican, en el modelo tradicional, tender dos canalizaciones distintas: una para Ethernet y otra para 110/220 V.

Ese doble tendido aumenta el costo de materiales, el tiempo de obra, la necesidad de electricista habilitado y los puntos de falla del sistema. Cuando los proyectos escalan a decenas o centenares de dispositivos, la complejidad crece de forma exponencial. La tecnología Power over Ethernet (PoE) resuelve este problema de raíz: transmite datos y energía DC por el mismo cable UTP Cat5e o superior.

Qué es un Switch PoE y cómo entrega energía

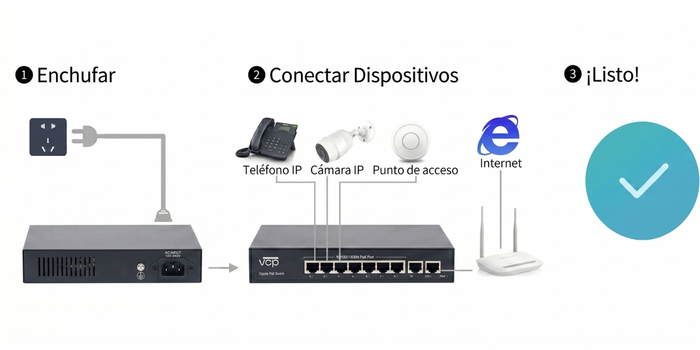

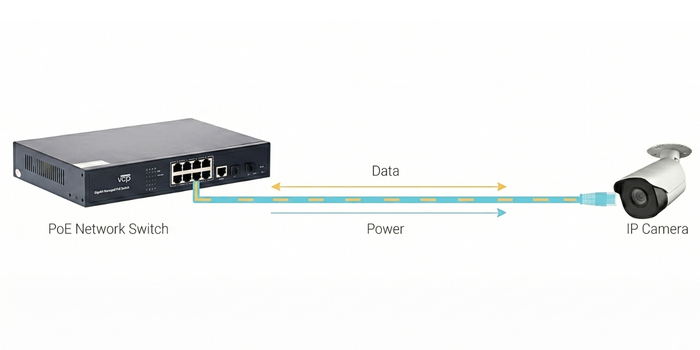

Un switch PoE es un equipo de conmutación de red que incorpora un suministro de energía interno capaz de inyectar corriente directa sobre los pares no utilizados —o sobre los mismos pares de datos— del cable Ethernet. El dispositivo conectado al otro extremo (cámara, AP, teléfono, lector de acceso) recibe simultáneamente la señal de red y la alimentación que necesita para operar, sin requerir adaptador externo ni toma eléctrica independiente.

El proceso de negociación entre switch y dispositivo sigue el protocolo IEEE: el switch aplica primero un voltaje de detección (prueba de impedancia), confirma que el equipo es un Powered Device (PD) compatible, y solo entonces activa la entrega de potencia. Este mecanismo protege equipos que no soportan PoE frente a una inyección inadvertida de corriente.

Estándares PoE 802.3af, 802.3at y 802.3bt: diferencias clave

Comprender las variantes del estándar es fundamental para dimensionar correctamente el switch y los dispositivos del proyecto. La IEEE define tres generaciones principales, cada una con capacidad de potencia por puerto diferente:

El estándar 802.3af (PoE) entrega hasta 15.4 W por puerto, suficiente para cámaras IP domo estándar o teléfonos VoIP. El 802.3at (PoE+) eleva el límite a 30 W, necesario para access points WiFi 5 o WiFi 6 de alto rendimiento y cámaras PTZ. El 802.3bt (PoE++), también llamado 4PPoE, alcanza los 60 W en Tipo 3 y los 90 W en Tipo 4, habilitando pantallas, terminales multifunción, cámaras térmicas y lectores biométricos avanzados.

Presupuesto PoE: el parámetro que más se omite en la cotización

El presupuesto PoE (PoE budget) es la potencia total en vatios que el switch puede entregar simultáneamente a todos sus puertos activos. Es uno de los parámetros más ignorados al especificar equipos, y la fuente de la mayoría de los problemas de operación en sistemas ya instalados.

La regla de cálculo es directa: se suman las potencias nominales de todos los dispositivos que estarán activos al mismo tiempo y se compara con el budget del switch. Pero existe un factor adicional: la eficiencia de conversión. Un switch con 370 W de budget no puede alimentar 24 cámaras de 15.4 W (= 369.6 W teóricos) porque las pérdidas internas del convertidor reducen la potencia disponible real. Lo correcto es dejar un margen de al menos el 15–20 % sobre la suma de consumos.

Ejemplo práctico: Un proyecto con 16 cámaras IP de 12 W (802.3af) y 8 access points WiFi 6 de 25 W (802.3at) requiere 16×12 + 8×25 = 192 + 200 = 392 W. Con margen del 20 %, el switch debería tener un presupuesto PoE mínimo de 470 W.

Switch PoE para cámaras IP: criterios técnicos de selección

Los sistemas de videovigilancia IP son el caso de uso más frecuente del switch PoE en el sector de seguridad electrónica. Seleccionar el switch correcto para este entorno requiere evaluar varios parámetros más allá del precio por puerto:

Cantidad de puertos y densidad

El número de puertos determina cuántas cámaras puede alimentar el switch desde un único punto de distribución. Los modelos de 8 puertos son adecuados para instalaciones residenciales o locales comerciales pequeños. Los de 24 puertos cubren edificios de mediana escala o plantas industriales. Para instalaciones de gran densidad —hoteles, campus, edificios corporativos— los modelos de 48 puertos con capa L3 permiten además gestionar el enrutamiento entre subredes de video sin necesidad de un router adicional.

Potencia por puerto según tipo de cámara

Las cámaras IP domo o bullet de resolución HD a 4K suelen consumir entre 6 y 13 W (802.3af). Las cámaras PTZ motorizadas, las térmicas o las de doble lente pueden requerir entre 25 y 60 W (802.3at o 802.3bt). Es crítico verificar el consumo real del dispositivo en ficha técnica —no solo el consumo nominal— antes de dimensionar el presupuesto PoE del switch.

Puertos de enlace ascendente (uplink)

Los puertos uplink —típicamente GbE o SFP de fibra— conectan el switch PoE hacia el núcleo de la red (NVR, servidor de video, firewall) sin consumir los puertos dedicados a cámaras. En instalaciones donde el switch está alejado del rack principal, los puertos SFP permiten extender el enlace a través de fibra óptica sin limitación de distancia, superando los 100 m máximos del cable UTP.

Aplicaciones del Switch PoE en proyectos reales

La versatilidad del switch PoE lo posiciona como elemento central en múltiples tipos de proyectos de infraestructura:

• Videovigilancia IP: alimentación y transmisión de datos de cámaras IP en edificios, parqueaderos, plantas industriales, perímetros y accesos vehiculares. Un switch de 24 puertos puede gestionar hasta 24 puntos de cámara desde un único gabinete.
• Redes WiFi empresariales: los access points WiFi 6 requieren hasta 25 W por unidad. El switch PoE+ permite ubicarlos en el techo o sobre estructuras sin acceso a tomacorriente, simplificando el diseño de cobertura.
• Comunicaciones VoIP: los teléfonos IP se alimentan directamente desde el switch, eliminando adaptadores de mesa y permitiendo centralizar el respaldo energético en un solo UPS conectado al switch.
• Control de acceso: lectores biométricos, electromagnetos y controladores de puerta que requieren 802.3at o 802.3bt se integran fácilmente en la red PoE sin infraestructura eléctrica adicional.
• Edificios inteligentes e IoT: sensores de automatización, iluminación inteligente, pantallas digitales y sistemas de gestión de energía pueden operar sobre la misma red PoE que los demás dispositivos, reduciendo la complejidad de la instalación.

Claves para especificar un switch PoE sin cometer errores de dimensionamiento

El éxito de una instalación PoE no depende solo del switch: depende de que todos los parámetros del sistema estén bien calculados desde la etapa de ingeniería. Antes de cerrar la especificación técnica, conviene verificar la siguiente secuencia:

1. Inventario de dispositivos: listar todos los PDs con su consumo real en vatios (dato de ficha técnica), no el consumo máximo nominal del estándar.
2. Cálculo del presupuesto PoE: sumar consumos simultáneos y agregar margen del 15–20 % para garantizar estabilidad operativa.
3. Selección del estándar por puerto: verificar que el switch soporte el estándar requerido por cada dispositivo (802.3af, 802.3at o 802.3bt).
4. Definir necesidad de gestión: si el proyecto tiene más de 8 dispositivos, VLANs requeridas o monitoreo centralizado, optar por un modelo gestionado.
5. Evaluar la densidad de puertos: seleccionar el formato (8, 24 o 48 puertos) según el número de dispositivos por zona de distribución, considerando crecimiento futuro.
6. Verificar uplinks: confirmar que el switch cuente con puertos SFP o GbE de enlace ascendente suficientes para la topología de red del proyecto.

VCP ofrece una línea completa de switches PoE —no gestionados, gestionados en formatos de 8, 16 y 24 puertos, con soporte para los tres estándares IEEE y presupuestos PoE dimensionados para proyectos de seguridad electrónica, redes empresariales e infraestructuras industriales.
