En cualquier sistema eléctrico industrial, las cargas conectadas demandan energía de la red de distribución para realizar sus funciones. Esta demanda se divide vectorialmente en dos componentes fundamentales que viajan desde los generadores y transformadores a lo largo de los conductores:
Es la corriente en fase con la tensión que se transforma directamente en trabajo útil, como la energía mecánica en motores, calor en hornos o luz en luminarias.
Es la corriente en cuadratura al voltaje que no genera trabajo mecánico directo, pero es indispensable para crear los campos magnéticos o eléctricos de la maquinaria.

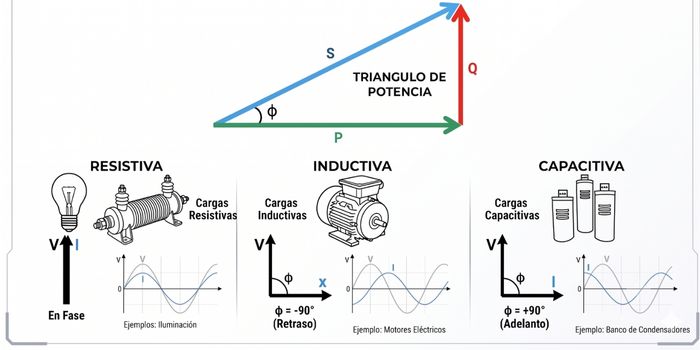

El problema técnico surge con la presencia masiva de cargas de tipo óhmico-inductivo, como los motores eléctricos, donde la corriente total se retrasa respecto a la tensión. Este retraso provoca que la potencia total que circula por las líneas aumente drásticamente, elevando la potencia aparente (medida en kVA) en comparación con la potencia activa real (medida en kW). Como ejemplo crítico, un sistema que requiere 56 kW de potencia activa puede terminar demandando hasta 65 kVA de potencia aparente debido al exceso de reactivos.
Técnicamente, la corrección del factor de potencia se define como la entrega local de energía reactiva a las cargas mediante el uso de baterías o bancos de capacitores. El principio de operación aprovecha que, en las cargas capacitivas, la corriente se adelanta 90° con respecto al voltaje, actuando de forma vectorialmente opuesta a la corriente de las cargas inductivas.
Al instalar condensadores en paralelo, el vector de corriente capacitiva compensa el retraso de la corriente inductiva absorbida por los motores. Esta inyección localizada evita que la potencia reactiva deba viajar desde la red de distribución aguas arriba, disminuyendo el valor de la corriente total que fluye por transformadores, cables y generadores principales.
Debido a que las industrias operan con ciclos de trabajo variables donde las máquinas se encienden y apagan en diferentes horarios, la absorción de potencia reactiva fluctuará constantemente. Para responder a estas variaciones de forma dinámica y mantener el factor de potencia (PF) en un valor constante y óptimo, se requiere la implementación de un banco automático.
Esta solución de ingeniería se compone de los siguientes elementos integrados:
Transformadores de corriente (CT) y sensores de voltaje encargados de detectar constantemente las señales y el estado del PF del sistema.
La unidad inteligente que analiza las lecturas en tiempo real, las compara con el valor objetivo y gestiona la conexión o desconexión de los pasos necesarios.

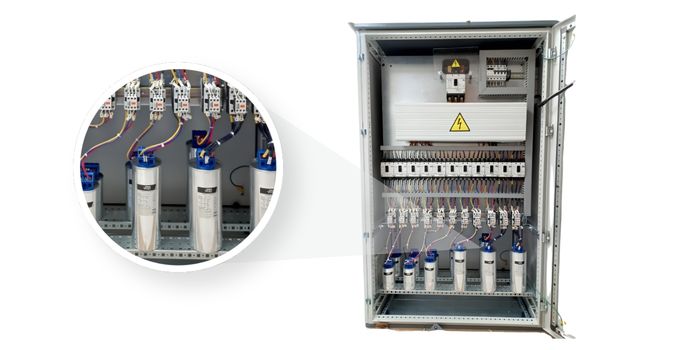

El gabinete técnico que aloja los dispositivos de protección (como fusibles) y los elementos de maniobra, que pueden ser contactores o módulos de tiristores.
Grupos de condensadores calculados para entrar en operación; la precisión de la compensación será mayor cuantos más pasos se prevean en el diseño y menor sea la diferencia de potencia entre ellos.
Para la configuración de sistemas estándar, la marca VCP provee soluciones tradicionales basadas en contactores comandados por salidas de relé, bajo la denominación de PFC Tradicional. Estas arquitecturas ofrecen un excelente equilibrio entre costos operativos y prestaciones técnicas para aplicaciones generales:
Disponible en configuraciones de 3, 5 y 8 pasos, cuenta con pantalla LCD de iconos y un microprocesador para análisis armónico de orden 15 ampliable.
Equipado con 8 pasos, pantalla gráfica avanzada y análisis armónico de orden 31 ampliable, permite funciones maestras-esclavas y soporte para PFC monofásico.
Variante especializada configurada exclusivamente para el control de factor de potencia reactivo de tipo capacitivo.
Diseñada para la conmutación rápida mediante contactores de estado estático (tiristores), ideal para mitigar picos de corriente instantáneos en sistemas altamente fluctuantes.
Acompañando a estos controladores, los condensadores cilíndricos de VCP operan en rangos de potencia que van de 7,5 a 100kvar a 400V, siendo totalmente adecuados para sistemas industriales de hasta 690V. Vienen equipados con resistencias limitadoras y bobinas de CA, distribuidos en empaques individuales por botella.
Cada botella de condensador cilíndrico VCP está fabricada en una carcasa de aluminio sellada con tornillo de montaje a tierra inferior. Incorpora la tecnología de dieléctrico autorregenerable, donde el film de polipropileno metalizado vaporiza la capa metálica perimetral ante una pequeña perforación eléctrica, aislando la falla sin interrumpir el servicio. Adicionalmente, cuenta con un dispositivo interno contra sobrepresión que corta el suministro de energía si la acumulación interna de gases excede los límites seguros, incluyendo protección térmica por aumento de temperatura en referencias seleccionadas.
Para modernizar las instalaciones y superar las limitaciones de espacio, VCP ha desarrollado una nueva generación de módulos inteligentes VCP. Estos equipos de alta precisión integran en un solo bloque compacto el condensador, el sistema de protección e interruptor termomagnético, y el display de control.
La conmutación de estos equipos se realiza mediante un sistema síncrono con cruce por cero, tecnología que reduce drásticamente las altas corrientes de inserción típicas de los contactores tradicionales. Su arquitectura permite la conexión en paralelo de múltiples módulos, incrementando los KVAR totales del sistema sin modificar la infraestructura inicial.
A nivel de gestión, cada módulo inteligente incluye dos pasos internos configurables de acuerdo con las siguientes especificaciones de catálogo:
| Código VCP | Descripción Técnica | Capacidad Total (KVAR) | Configuración de Pasos | Voltaje de Operación | Dimensiones (mm) |
|---|---|---|---|---|---|
| VCE0043 | MÓDULO INTELIGENTE 3SI0020K480V | 20 KVAR | 10 + 10 | 480V | 50 x 375 |
| VCE0044 | MÓDULO INTELIGENTE 3SI0025K480V | 25 KVAR | 15 + 10 | 480V | 50 x 375 |
| VCE0045 | MÓDULO INTELIGENTE 3SI0030K480V | 30 KVAR | 20 + 10 | 480V | 50 x 375 |
| VCE0046 | MÓDULO INTELIGENTE 3SI0040K480V | 40 KVAR | 20 + 20 | 480V | 50 x 375 |
| VCE0047 | MÓDULO INTELIGENTE 3SI0050K480V | 50 KVAR | 25 + 25 | 480V | 50 x 375 |
| VCE0048 | TRANSFORMADOR DE CORRIENTE | – | Accesorio de Medición | – | – |
Toda la serie cuenta con una interfaz de comunicación RS485 nativa, facilitando el intercambio de datos y el monitoreo remoto. Al encenderse, la red se autoconfigura mediante tecnologías plug and play: asigna IDs de manera automática, gestiona la conmutación maestro-esclavo y, en caso de que ocurra una anomalía, desconecta el módulo afectado de forma autónoma para mantener al resto del banco en operación normal.
La implementación de la corrección del factor de potencia mediante las soluciones tradicionales o modulares de VCP impacta directamente en los índices de eficiencia de las instalaciones industriales. Al mitigar el exceso de energía reactiva se obtienen ventajas cuantificables:
Elimina las penalizaciones impuestas por los operadores de red debido al consumo excesivo de energía reactiva.
Al reducir la corriente total que circula por los conductores, disminuye el calentamiento por efecto Joule y las pérdidas térmicas asociadas.
Aliviar la carga de las líneas ayuda a estabilizar los perfiles de voltaje en los puntos de consumo terminales.
Libera capacidad en KVA del transformador principal, permitiendo conectar nuevas cargas sin necesidad de cambiar el transformador.
Para garantizar que un banco de condensadores opere de forma óptima, se deben evaluar el perfil de carga de la planta y los valores típicos de factor de potencia de los equipos instalados. Maquinarias como variadores de velocidad de CC suelen registrar factores de potencia muy bajos (entre 0.4 y 0.75), mientras que los variadores de CA modernos se ubican entre 0.95 y 0.97.
La selección entre un sistema PFC tradicional o la modularidad de los módulos inteligentes dependerá de las restricciones de espacio en los cuartos eléctricos y la velocidad de respuesta requerida ante las cargas. El uso de tecnologías de conmutación síncrona en combinación con controladores de alto orden armónico de VCP previene la resonancia en redes con alta distorsión, asegurando la vida útil de los equipos y la estabilidad de la red interna.
Evita penalizaciones en tu factura eléctrica y mejora la eficiencia de tus conductores y transformadores. Contacta hoy mismo con nuestro equipo de ingenieros especialistas para recibir asesoría técnica personalizada, dimensionar tu banco automático o cotizar los módulos inteligentes VCP.
La potencia activa es la energía que realiza el trabajo real (calor, movimiento, luz), mientras que la potencia reactiva no produce trabajo útil pero es técnicamente necesaria para magnetizar las bobinas de motores y transformadores durante su operación.
Porque los condensadores generan un efecto eléctrico inverso al de las bobinas; mientras que las cargas inductivas retrasan la corriente respecto al voltaje, los capacitores la adelantan, anulando el desfase vectorialmente.
Esta tecnología realiza la conexión del paso de condensadores exactamente en el momento en que la onda de tensión pasa por cero voltios, minimizando los transitorios eléctricos, eliminando arcos y reduciendo los picos de corriente que aceleran el desgaste de los componentes.
